A continuación os presento un proyecto de semáforo programado mediante Arduino.
Primero se encenderá el LED verde, luego el amarillo y por último el rojo, el proceso se repetirá indefinidamente.
Pulsa para ir a la animación

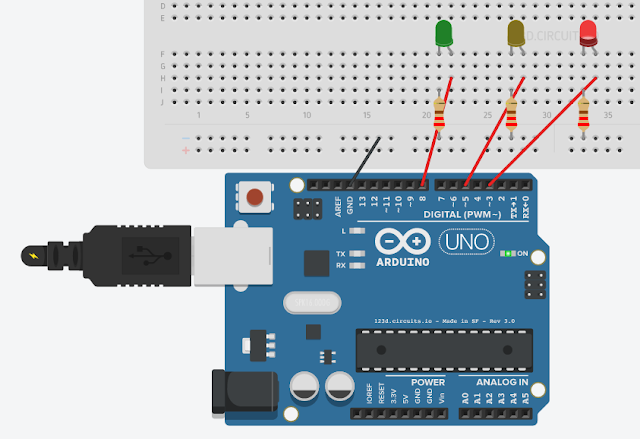

El montaje será el siguiente:
El esquema eléctrico sería:
/*************/
/* SEMÁFORO */
/*************/
/*** David Lobo Martínez ***/
//** Definiciones **//
int rojo=3; //definimos el valor del pin para el led rojo
int amarillo=5; //definimos el valor del pin para el led amarillo
int verde=8; //definimos el valor del pin para el led verde
//** Programa **//
void setup() { //declaraciones
pinMode(verde,OUTPUT); //declaramos el pin verde como salida
pinMode(amarillo,OUTPUT);//declaramos el pin amarillo como salida
pinMode(rojo,OUTPUT); //declaramos el pin rojo como salida
}
void loop() { //bucle a repetir continuamente
digitalWrite(verde,HIGH); //encendemos el led verde
delay(15000); //esperamos 15 segundos
digitalWrite(verde,LOW); //apagamos el led verde
delay(250); //esperamos 0,250 segundos
digitalWrite(amarillo,HIGH); //encendemos el led amarillo
delay(3000); //esperamos 3 segundos
digitalWrite(amarillo,LOW); //apagamos el led amarillo
delay(250); //esperamos 0,250 segundos
digitalWrite(rojo,HIGH); //encendemos el led rojo
delay(15000); //esperamos 15 segundos
digitalWrite(rojo,LOW); //apagamos el led rojo
delay(250); //esperamos 0,250 segundos
}
